凍結乾燥のスケールアップと技術移管：実験機から商用機・別拠点へ

サイクル設計そのものの考え方は凍結乾燥サイクル設計：崩壊温度とアニーリングの目的で扱いました。本稿はその先、確立したサイクルをスケールの違う装置や別の製造拠点へ移す局面に絞ります。設定値ではなく「製品が経験する状態」を移す、という視点に立つと、どこを測り、何をモデル化し、何をもって同等と判断するかが見えてきます。

ここで押さえておきたいのは、凍結乾燥製剤から水分を抜いて乾燥させ、長期安定性を高めた剤形。使用時に溶かして戻す。の技術移管が単なる装置の大型化ではないという点です。装置が変われば熱の入り方も水蒸気の抜け方も変わります。だからこそ、装置に依存する量と製品に固有の量を切り分け、モデルを介して移管する発想が有効になります。以下、その骨格を順に見ていきます。

棚温は制御できても、製品温度は移せない

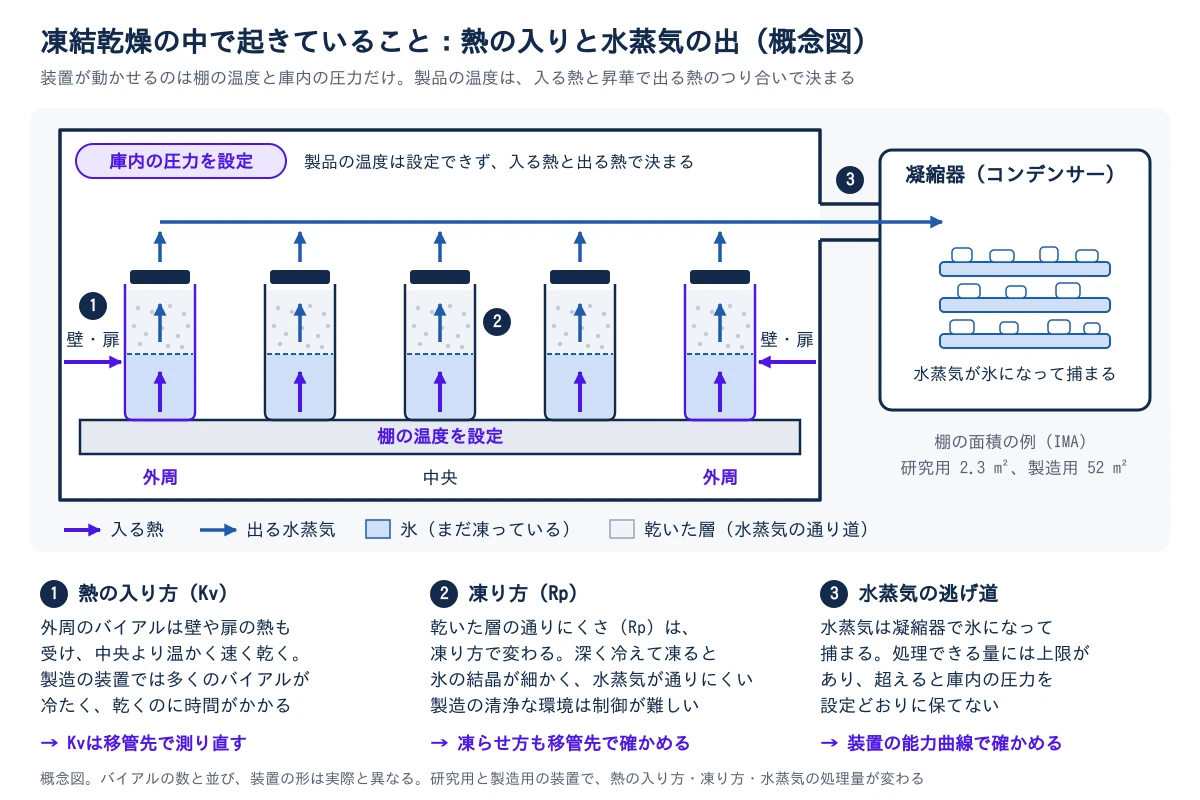

凍結乾燥機試料を凍らせてから減圧し、氷を昇華させて水分を除く乾燥装置です。熱に弱い医薬品を安定な状態で保存できます。詳しく →で直接制御できるのは、棚（シェルフ）の温度とチャンバーの圧力です。しかし製品の品質を決めるのは、バイアル内の氷が実際に経験する製品温度です。この二つは一致しません。一次乾燥中、昇華は氷の表面から熱を奪う吸熱反応なので、製品温度は棚温より低く保たれます。棚から製品へ流れ込む熱と、昇華で出ていく熱がつり合ったところで、製品温度が決まります。

問題は、この「棚温と製品温度の差」が装置に依存することです。同じ棚温・同じチャンバー圧を設定しても、熱の入りやすさが違えば製品温度は変わります。つまり手順書に棚温プロファイルを書き写しても、移管先で同じ製品温度が再現される保証はありません。移管で本当に一致させたいのは棚温ではなく製品温度なのに、制御できるのは棚温だけ、という構造的なねじれがここにあります。

さらに製品温度は測りにくい量でもあります。熱電対をバイアルに挿すと、その1本は充填処方済みの溶液をバイアルやシリンジなどの容器へ無菌的に充填し、封止する製造工程。ラインの本流から外れた手挿しのバイアルになり、核形成のタイミングも周囲の放射環境も他と変わってしまいます。センサー付きバイアルは往々にして、平均的なバイアルより早く乾き、低い温度を示す傾向があります。代表値としての製品温度をどう捉えるかは、移管の議論の入り口から付きまとう課題です。

装置が変われば、同じレシピは同じ結果を生まない

棚温と製品温度の差を生む要因は、装置側にいくつもあります。代表的なものが、熱伝達・凝縮器能力・チャンバー圧の三つです。

第一に熱伝達です。棚から製品への熱の伝わり方は、棚の温度分布の均一性、棚とバイアル底の接触状態、そしてチャンバー内のガス（残留水蒸気）を介した伝導に左右されます。実験機と商用機では棚の枚数も面積も、庫内の放射環境も違います。壁やドアからの放射熱を受けやすい実験機と、周囲を製品に囲まれた商用機とでは、同じ設定でも製品への入熱が変わります。

第二に凝縮器（コンデンサー）の能力です。昇華した水蒸気は凝縮器で氷として捕捉されますが、その捕捉速度には上限があります。商用機で大量のバイアルを一斉に乾かすと、単位時間あたりの水蒸気発生量が凝縮器や配管の輸送能力を超え、チャンバー圧が設定どおりに下がらない、あるいは制御が不安定になることがあります。実験機では余裕だった負荷が、商用機では律速になる、という逆転が起こり得ます。

第三にチャンバー圧の制御です。真空度の測定にはピラニ真空計とキャパシタンスマノメータ（CM）が併用されますが、装置ごとにセンサーの位置も制御方式（不活性ガスのリークによる圧調整など）も異なります。圧が変われば昇華の駆動力も、ガスを介した熱伝達も同時に変わるため、圧の再現は移管の要になります。これらの違いを整理すると次のようになります。

これらは独立ではなく、互いに絡みます。圧が下がれば入熱も変わり、負荷が大きければ圧が乱れる。だからこそ、装置差を一つずつ実測で押さえたうえで、製品固有の性質と切り分ける必要があります。

エッジバイアル効果：同じ棚の上でも品質は一様でない

装置差は装置と装置の間だけの話ではありません。同じ棚の上でも、バイアルの置かれた位置によって乾燥の進み方が変わります。これがエッジバイアル効果（エッジ効果プレート外周のウェルが内側と異なる挙動を示す現象。蒸発や温度勾配が原因でばらつきを生む。）です。

棚の外周に並ぶバイアルは、チャンバーの壁やドアから放射熱を余分に受けます。中央のバイアルは周囲を同じ製品に囲まれて放射を遮蔽されるのに対し、外周や角のバイアルは温かい壁を「見て」いるため、入熱が大きくなります。結果として、エッジのバイアルは製品温度が高く、乾燥が速く進みます。速く乾く一方で製品温度が上がりやすいので、崩壊温度を超えるリスクもエッジで先に顕在化します。

この効果はスケールで様相が変わります。実験機は容積に対して壁面の割合が大きく、しかもロード数が少ないため、エッジ効果が全体に対して大きく効きます。逆に商用機はロットが大きく、エッジのバイアルは全体の一部に薄まりますが、それでも均一性を評価する際にはエッジと中央の両方を代表点として測る必要があります。移管の同等性変更前後が完全に同一でなくても、品質・安全性・有効性で高い類似性を保ち差異が悪影響しないと言える状態。を「平均が合っているか」だけで判断すると、この位置による分布を見落とします。エッジ効果は、代表バイアルの選び方そのものを規定する要因でもあります。

Kv と Rp：装置に依存する量と製品に固有の量を分ける

装置差とエッジ効果をふまえると、移管の鍵は「何が装置に依存し、何が製品に固有か」を分離することだと分かります。この分離を担うのが、Kv（バイアル熱伝達係数）とRp（乾燥層抵抗）という二つのパラメータです。

Kvは、棚から製品への熱の伝わりやすさを表す係数です。棚温と製品温度の差、そしてチャンバー圧に応じて、単位時間・単位面積あたりどれだけの熱が製品に入るかを記述します。Kvはバイアルの形状・底の形状（接触の良し悪し）、そして装置固有の放射環境に依存するため、装置とバイアルの組み合わせごとに実測で求める必要があります。典型的には昇華速度を測る試験（純水を凍らせて乾かし、重量減から昇華量を出す方法など）で、圧の関数としてKvを求めます。エッジと中央でKvが異なることも、この測定で定量化できます。

一方Rpは、乾いた層（ドライケーク）を水蒸気が通り抜ける際の抵抗です。乾燥が進むほど乾燥層は厚くなり、抵抗は増していきます。Rpは製剤製剤。原薬を処方・充填して、最終的な投与形態に仕上げた製品。の組成や固形分濃度、凍結で決まった氷結晶の構造（＝ケークの空隙構造）に依存する、製品固有の量です。裏を返せば、Rpは装置が変わっても大きくは変わらない、移管しても持ち越せる情報だといえます。RpはKvと同じ濃度・同じ充填量であれば、装置間で共通の土台になります。

この二つを組み合わせると、任意の棚温・チャンバー圧に対して、製品温度と昇華速度を計算で予測できます。移管先の装置についてはKvだけを実測し直し、Rpは製品の情報として持ち込む。すると「移管先で崩壊温度を超えない棚温・圧の組み合わせ」を、実機での試行錯誤を最小限にして机上で設計できます。設定値を写すのではなく、モデルを介して製品状態を移す。これがモデルベースの技術移管の核心です。製剤側でRpを決めているのは糖やアミノ酸の設計であり、その考え方は製剤設計の考え方につながります。

装置能力曲線と設計空間：choked flow という壁

Kv/Rpモデルで安全な運転条件を描いても、装置そのものに物理的な上限があります。それを表すのが装置能力曲線（equipment capability curve）です。

一次乾燥で発生した水蒸気は、チャンバーから凝縮器へ流れます。この経路には、スパウトや配管の断面積で決まる最大流量があります。水蒸気の流速が音速に達すると、それ以上いくら発生量が増えても流量が頭打ちになる現象、いわゆるチョークドフロー（choked flow）が起こります。この状態に入ると、チャンバー圧を設定値に保てなくなり、実質的な圧制御が失われます。装置能力曲線は、チャンバー圧ごとに「この装置が捌ける最大の昇華速度」を示した境界線です。

設計空間品質が保証されると実証された、工程パラメータや原材料特性の多次元的な組み合わせの領域。（design space）は、この装置能力曲線と、製品側の制約である崩壊温度の線とに挟まれた領域として描かれます。横軸にチャンバー圧、縦軸に棚温をとった図の上で、上側は崩壊温度を超える禁止領域、右上は装置能力を超える禁止領域となり、その内側の安全に運転できる範囲が設計空間です。ここで重要なのは、装置能力曲線がスケールで動くことです。実験機では設計空間の内側に楽に収まっていた運転点が、商用機では装置能力曲線が手前に来て、同じ点が禁止領域に入ってしまうことがあります。逆に崩壊温度の線は製品固有なので、装置が変わっても動きません。

したがって技術移管とは、動かない崩壊温度の線に対して、装置ごとに動く能力曲線を描き直し、両者に挟まれた設計空間が移管先でも十分に確保されているかを確認する作業だといえます。設計空間が痩せてしまうなら、サイクルを間延びさせる、充填量を見直す、といった判断が必要になります。ICH Q8医薬品開発とQbDの考え方を示すICHガイドライン。重要品質特性（CQA）を定義している。(R2)が説く設計空間の考え方は、まさにこうした装置とスケールを跨いだ運転範囲の議論に適合します。

崩壊温度を守る一次乾燥の設計

設計空間の上側の壁である崩壊温度（Tc）は、一次乾燥設計の絶対条件です。製品温度がこれを超えると、乾いたばかりの構造が自重や粘性流動で崩れ、ケークが収縮・空隙化し、外観不良や残留水分凍結乾燥した注射剤などが適切な状態かを確かめる試験で、残った水分量や、使う前に溶かし直したときの溶けやすさ（再溶解性）などを調べます。詳しく →の上昇、再溶解性の悪化につながります。無定形系では崩壊温度、結晶系では共晶点が上限を縛ります。崩壊温度そのものの意味づけと、それを踏まえた密栓までの一連の考え方は崩壊温度と密栓工程の設計で詳しく扱っています。

一次乾燥設計の原則は「崩壊温度に一定の安全マージンを見込んだ製品温度を、乾燥が終わるまで維持する」ことです。速く乾かしたいなら棚温を上げたいところですが、上げれば製品温度も上がって崩壊温度に近づきます。ここでKv/Rpモデルが効いてきます。乾燥が進むにつれてRpが増え、昇華速度が落ちていくので、乾燥後半は同じ棚温でも製品温度が下がる傾向があります。つまり最も危ういのは、乾燥層がまだ薄く昇華が盛んな一次乾燥の序盤です。この最悪点で製品温度が崩壊温度を超えないよう、棚温と圧を設計します。

移管でとりわけ注意したいのは、この安全マージンが装置差で削られることです。移管先のKvが実験機より大きければ、同じ棚温でも製品温度は高くなり、実験機では十分だったマージンが商用機で消えることがあります。エッジのバイアルが先に崩壊温度に触れる可能性も併せて考えると、マージンは平均ではなく最も厳しい位置のバイアルに対して確保しておく、という設計思想が求められます。

乾燥終点をどう捉えるか：製品温度と Pirani/CM 圧比

一次乾燥をいつ終わらせるかも、移管で揺らぎやすい判断です。時間で固定してしまうと、装置差で乾燥速度が変わったときに、乾き切る前に二次乾燥へ移る、あるいは無駄に長く回す、という不整合が生じます。そこで工程分析技術（PAT主に低分子製造で、化学反応の進み具合(転化率など)を製造中にその場で追跡する手法です。こうしたリアルタイム測定・制御の技術はPATと呼ばれます。詳しく →）による終点検知が役立ちます。

代表的な指標が、ピラニ真空計とキャパシタンスマノメータの圧比です。CMはガス種によらず正しい圧を示すのに対し、ピラニは熱伝導からガス種を推定する原理上、水蒸気に対して窒素より高い値を示します。一次乾燥中はチャンバーに水蒸気が多く、二つの計器は乖離しています。氷の昇華が終わりに近づくと水蒸気が減り、ピラニの読みがCMの読みへ向かって落ち、両者の圧比が1に近づきます。この収束点が、ロット全体としての一次乾燥終点の目安になります。バイアルを傷つけずロット全体を代表できる点で、単独の製品温度センサーより移管に馴染みます。

製品温度センサーも、終点付近で製品温度が棚温に向かって上昇する挙動を示すため、圧比と併せて多面的に終点を捉えられます。移管の同等性を論じるうえでは、こうした終点指標が装置間で整合的に振る舞うか、すなわち圧比の収束のタイミングや形が移管前後で説明可能かを確認します。終点PATは、時間ではなく「乾燥という現象そのもの」を工程間で揃える手立てになります。

拠点間の同等性をどう示すか

最後に、確立した工程が移管先でも同じ品質を生むことを、どう証明するかです。ここでの同等性は、手順書の一致ではなく、製品が経験した状態と最終品質の一致で語る必要があります。

まず工程パラメータ側では、Kvの実測、装置能力曲線の確認、設計空間の再確認を通じて、移管先が崩壊温度と装置能力の内側で運転できることを示します。そのうえで、製品温度プロファイル（中央とエッジの両方）、チャンバー圧、Pirani/CMの圧比による終点挙動が、実験機・商用機・別拠点の間で説明可能な範囲に収まることを確認します。単に平均が近いだけでなく、位置による分布や序盤の最悪点も含めて評価するのが要点です。

品質側では、ケーク外観、再溶解時間、残留水分、そして再溶解後の凝集・分解といった重要品質特性を、両拠点のロットで比較します。残留水分は乾燥終点と直結する指標であり、水分測定（カールフィッシャーカールフィッシャー試薬と水の反応を利用して、試料に含まれる微量の水分量を精密に測定する装置です。詳しく →法、USP <921>）などの一般試験法に基づいて評価します。これらの品質特性を比べるには、比較に用いる分析法自体が拠点間で同等でなければ意味がありません。分析法の移管ある試験室の分析手順を、別の試験室でも同じ結果が出せることをデータで確かめて引き継ぐ作業。は独立した課題であり、その進め方は分析法の技術移管で整理しています。工程同等性と分析同等性は、両輪として揃えて初めて拠点間同等性が成り立ちます。ICH Q9(R1)の品質リスクマネジメントリスクに基づいて品質を判断する、品質リスクマネジメントの考え方を示すICHのガイドライン。の枠組みで、装置差・エッジ効果・終点判定のどこにリスクが集中するかを見極め、検証の重点を配分する姿勢が現実的です。

まとめ

凍結乾燥のスケールアップと技術移管は、棚温プロファイルという設定値を写す作業ではなく、製品が経験する温度と昇華のダイナミクスを装置を跨いで揃える作業です。棚温と製品温度は一致せず、その差は熱伝達・凝縮器能力・チャンバー圧といった装置固有の要因とエッジ効果で決まります。だからこそ、装置に依存するKvと製品に固有のRpを切り分け、モデルを介して安全な運転条件を設計し、動かない崩壊温度の線とスケールで動く装置能力曲線に挟まれた設計空間を移管先で描き直す。乾燥終点はPirani/CMの圧比や製品温度で現象として捉え、工程同等性と分析同等性の両輪で拠点間の一致を示す。設定値ではなく製品状態を移すという一貫した視点が、再現性ある技術移管を支えます。実際の判断にあたっては、薬局方・ICH医薬品規制の国際調和を目的として、日米欧の規制当局と製薬業界が参加する国際的なガイドライン策定機関。・各装置の一次情報で必ず確認してください。

参考文献

• ICH Q8(R2) 製剤開発有効成分を安定に保ち投与しやすくするため、pH・緩衝剤・添加剤などの処方を検討して決める工程です。詳しく →（設計空間・クオリティ・バイ・デザインの考え方）
• ICH Q9リスクに基づいて品質を判断する、品質リスクマネジメントの考え方を示すICHのガイドライン。(R1) 品質リスクマネジメント
• ICH Q10 医薬品品質システム製品ライフサイクル全体で品質を維持・改善するマネジメント体制。逸脱・CAPA・変更管理を束ねる器。
• ICH Q2(R2)分析法バリデーションのガイドライン。分析手順が妥当性を持つことを確認する枠組みを定める。 分析法バリデーション試験・分析方法が目的とする測定を正確・精密・再現性よく実施できることを科学的に確認するプロセス。（拠点間の分析法同等性に関連）
• USP米国で医薬品・原料・試験法の公式基準を定める公定書で、製薬用水に関する規格も収載されている。 <921> 水分測定（カールフィッシャー法）
• FDA Guidance for Industry: PAT — A Framework for Innovative Pharmaceutical Development, Manufacturing, and Quality Assurance（工程分析技術）
• FDA Guidance for Industry: Process Validation — General Principles and Practices（プロセスバリデーション決めた製造工程が、いつも安定して規格に合う製品を作れることを事前に実証し、その後も確認し続ける取り組みです。承認申請や品質保証の土台になります。詳しく →一般）
