1/4インチのチューブに、1.5インチのトリクランプが付くのはなぜ？

Proglenth 編集部公開 2026-10-13約7分で読めます

1/4インチのチューブの先に、なぜ1.5インチの継手が付いているのか。シングルユースのアッセンブリーの図面では、1本のラインに「1/4"×3/8"」と「1.5" TC」が並んで書かれていることがあります。数字だけを見れば6倍の差です。初めて図面を受け取った人が、どこかで書き間違えたのではないかと疑うのも無理はありません。

シングルユース・アッセンブリーシングルユース流路無菌コネクター・チューブ送液ポンプ#シングルユース#設備選定#バイオ医薬品#抗体医薬

この記事が関わる製造工程抗体医薬／モノクローナル抗体23工程・6フェーズこの製造の全体像を工程マップで見る作図ツール｜無料部品を置いてつなぐだけで、メーカーに渡すアッセンブリーの依頼図を作る

答えは、3つの数字が別々の場所を測っていることにあります。1/4インチはチューブの内径（ID）、3/8インチは外径（OD）です。1.5インチはトリクランプ（TC、ヘルール継手とも呼びます）の呼びで、つなぐ相手のステンレス管の外径を指しています。同じ「インチ」でも、比べてよいのは同じ場所を測った数字どうしだけです。

この食い違いは、発注の場面で効いてきます。インチの数字だけで部品をそろえると、継手は付いても流路やガスケットが合わないことがあります。日本の配管で使う「分（ぶ）」という呼び方は、業界によって指す場所がさらに変わります。

この記事の要点

チューブの「1/4"×3/8"」は内径×外径を、トリクランプの「1.5インチ」は相手のステンレス管の外径を指します。同じインチでも測っている場所が違います。
1インチと1.5インチのトリクランプはフランジもクランプも共通ですが、ガスケットは管の外径で選ぶため穴径が違います。
「分」は冷媒の銅管では外径を、水道の鋼管では呼び径を指します。発注書には内径×外径を数字で書きます。

工程のどこで使うか ― ステンレス設備とシングルユースの境目

1.5インチのトリクランプが付いたラインの出番は、ステンレス設備とシングルユースの部品が出会う境目です。

ステンレスのタンクや配管の接続口には、トリクランプがよく使われます。フランジどうしを突き合わせ、ガスケットを挟んでクランプで締める継手です。そこへ使い捨てのバッグやチューブをつなぐには、シングルユース側の端にも同じ規格のトリクランプが要ります。Sartorius は大型の3Dバッグの製品説明で、1.5インチのトリクランプのフランジを「サニタリー接続、または ISO 5 の層流の下でステンレス設備へ無菌的に接続するため」の端末と書いています。ISO 5 の清浄度はクリーンルームと清浄度クラスで解説しています。

チューブの太さと継手の呼びは、別々に決まります。Sartorius は、トリクランプとチューブを組んだ変換ライン（Gender or Connector Change Lines）を扱っています。品番 FBT129886 は、1-1/2インチのトリクランプに内径1/2インチ×外径3/4インチ（12.7×19.1 mm）のチューブを3,000 mm付けた構成です。同じ系列には、1/4"×3/8" のチューブと組んだ構成もあります。

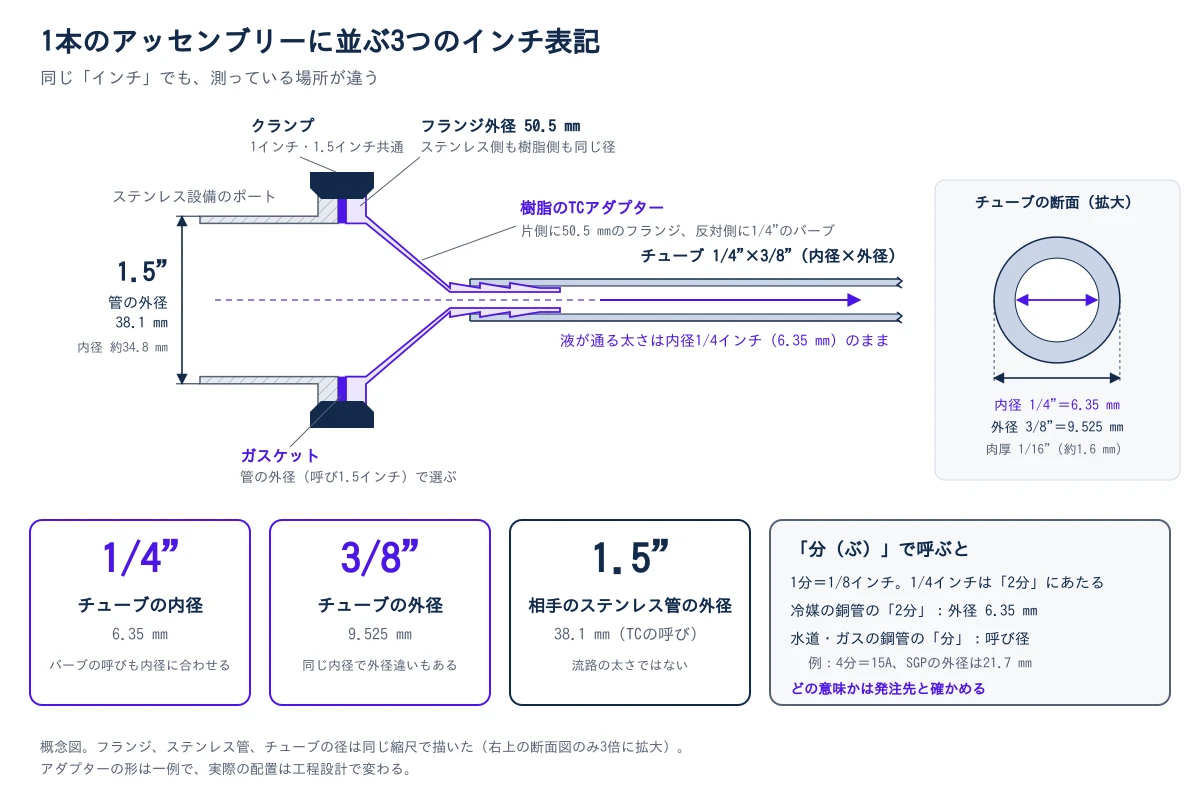

図1：1本のアッセンブリーに並ぶ3つのインチ表記。左のステンレス設備のポートは1.5インチのトリクランプで、1.5インチはステンレス管の外径38.1 mmを指し、管の内径は約34.8 mm。直径50.5 mmのフランジどうしをガスケットを挟んでクランプで締める。シングルユース側は、片側に50.5 mmのフランジ、反対側に1/4インチのホースバーブを持つ樹脂のアダプターで、そこに内径1/4インチ（6.35 mm）、外径3/8インチ（9.525 mm）、肉厚約1.6 mmのチューブが付く。下段は、1/4インチを「分」で呼ぶと2分にあたるが、冷媒の銅管の2分は外径6.35 mmを、水道の鋼管の分は呼び径を指すことを示す。径は同じ縮尺で描いた概念図 — 図1：1本のアッセンブリーに並ぶ3つのインチ表記

図は概念図で、径は同じ縮尺、アダプターの形は一例です。実際の配置は工程設計で変わります。ステンレスとシングルユースをどこで切り替えるかは、シングルユースとステンレス設備の選び方が扱っています。

トリクランプの呼びを決めるのはチューブではなく、つなぐ相手のステンレス設備のポートです。

何のための部品か ― 3つのインチが測っている場所

3つのインチは、それぞれ別の部品の寸法です。大小を比べても意味がありません。

まずチューブです。シングルユースのチューブは、メーカーが内径×外径の順にインチで書きます。1/4"×3/8" なら内径6.35 mm、外径9.525 mmで、肉厚は1/16インチ（約1.6 mm）です。チューブを差し込むホースバーブ（タケノコ継手）の呼びも、チューブの内径に合わせてあります。

次にトリクランプです。ステンレス管の端には、ヘルールと呼ぶフランジ付きの部品を溶接します。バイオプロセス設備の米国規格 ASME BPE では、このヘルールの呼びインチが管の外径を表します。1.5インチのヘルールは外径38.1 mm、肉厚1.65 mmの管に付き、管の内径は約34.8 mmです。1.5インチのトリクランプの内径は、1.5インチではありません。

シングルユース側で両者をつなぐのは、片側に50.5 mmのフランジ、反対側に1/4インチのバーブを持つ樹脂のアダプターです。端の部品でいちばん大きい寸法は約50 mmに達しますが、液が通る太さは反対側のバーブとチューブで決まります。

1.5インチの継手を付けても、流れる太さは1/4インチのチューブのままです。

ProgLoopで調べるこの製品・工程、ProgLoopで実務者に聞く関連製品や他社の使用経験とあわせて引けます。迷えば、そのまま質問も投げられます。ProgLoopで調べる

種類と違い ― フランジを共有するサイズとガスケット

トリクランプには、呼びが違うのに同じフランジを使う組があります。

1インチと1.5インチのヘルールは、どちらもフランジの外径が50.5 mmです。1/2インチと3/4インチも、約25 mmの同じフランジを共有します。2インチになると64.0 mmに上がります。クランプはフランジの外周に掛けるので、1インチ用と1.5インチ用は同じクランプで締まります。販売店でも、1インチ・1.5インチ兼用として売られています。シングルユース側の1.5インチのフランジも、1インチのポートに掛かります。

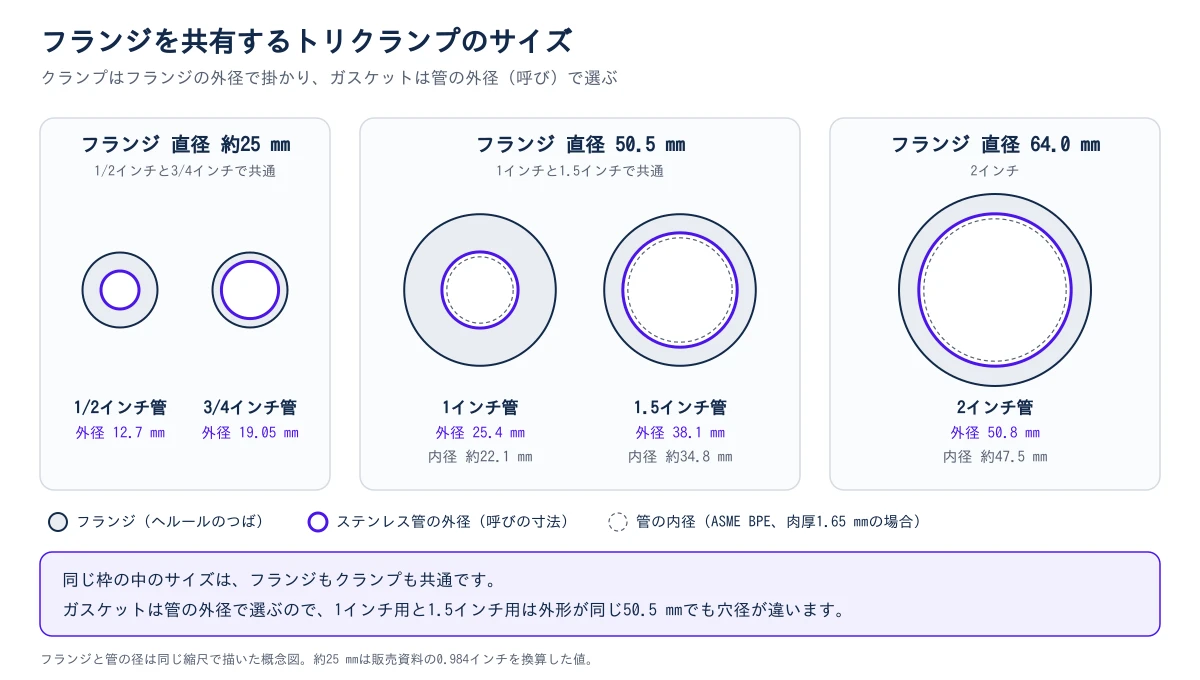

図2：トリクランプのフランジを共有するサイズ。1/2インチ管（外径12.7 mm）と3/4インチ管（外径19.05 mm）は直径約25 mmのフランジ、1インチ管（外径25.4 mm、内径約22.1 mm）と1.5インチ管（外径38.1 mm、内径約34.8 mm）は直径50.5 mmのフランジ、2インチ管（外径50.8 mm、内径約47.5 mm）は直径64.0 mmのフランジを使う。クランプはフランジの外径で掛かり、ガスケットは管の外径で選ぶため、1インチ用と1.5インチ用のガスケットは外形が同じ50.5 mmでも穴径が違う — 図2：トリクランプのフランジを共有するサイズ

ガスケットは事情が違います。フランジではなく管の外径（呼び）で選ぶので、同じ50.5 mmのフランジでも、1インチ用と1.5インチ用では穴径が違います。1インチのポートにつなぐなら、ガスケットは1インチ用です。外形は同じなので、取り違えてもクランプは締まってしまいます。材質は EPDM とシリコーン（VMQ）が一般的で、ほかに FKM（Viton）や PTFE があります。使う温度と、CIP（定置洗浄）の薬液との相性で選びます。

規格にも気を配ります。クランプ継手には ASME BPE のほか DIN 32676 や ISO 2852 があり、重なる部分はあっても同一ではありません。50.5 mmのフランジは複数の規格に現れるので、クランプは掛かります。それでも管の内径とガスケットの穴径は、規格によって違うことがあります。

クランプが掛かっても、ガスケットの穴径と管の内径がそろっているとは限りません。

選ぶときの判断軸 ― 相手のポート、内径、外径

サイズを決める順番は、相手が先で、チューブが後です。

トリクランプの呼びと規格は、つなぐ相手のポートで決まります。チューブの内径は、流したい量と、チューブの中に残る液の量（保持量、ホールドアップ容量）で決めます。保持量は内径の2乗で増えるので、内径が2倍になると4倍に跳ね上がります。

チューブの内径	mm換算	1 mあたりの保持量	3 mあたりの保持量
1/8インチ	3.175 mm	7.9 mL	23.8 mL
1/4インチ	6.35 mm	31.7 mL	95.0 mL
3/8インチ	9.525 mm	71.3 mL	213.8 mL
1/2インチ	12.70 mm	126.7 mL	380.0 mL
3/4インチ	19.05 mm	285.0 mL	855.1 mL
1インチ	25.4 mm	506.7 mL	1,520 mL

内径1/4インチのチューブは1 mあたり約32 mL、3 mで約95 mLの液を抱えます。先の FBT129886 のように内径1/2インチのチューブが3 m付いていれば、約380 mLです。高価な液や少量のバッチでは、押し出さなければ、この量がそのまま回収できない液として残ります。細くしすぎると、今度は流れにくくなります。層流なら、内径を1/4インチから3/8インチに上げるだけで、同じ流量での圧力損失はおよそ1/5に下がります。

外径と肉厚は、チューブの外側に触れる機器で決まります。同じ内径1/4インチでも、Sartorius の Tuflux TPE には外径3/8インチ（肉厚約1.6 mm）と7/16インチ（約2.4 mm）の両方があります。Heidolph の SP 標準ポンプヘッドは、肉厚1.6 mmのチューブ用です。溶着機の Sartorius Biowelder TC は、外径1/4〜1インチの TPE チューブが対象です。ただし内径1/8×外径1/4インチのチューブは外れます。ピンチクランプは書き方そのものが割れています。Qosina は外径1.5〜19 mm、Repligen の ProConnex Pinch Clamp は内径3/16〜1-1/8インチで対象を示します。

継手は相手のポートで、内径は流量と保持量で、外径はポンプや溶着機の対応範囲で決めます。

よくある失敗・見落とし ― 「分」と単位の混在

日本の現場では、インチの上にもう1つ呼び方が重なります。「分（ぶ）」です。

1分は1/8インチで、2分が1/4インチ、3分が3/8インチ、4分が1/2インチにあたります。厄介なのは、分が何を測った寸法かが業界で違うことです。空調の冷媒配管に使う銅管では、分は実際の外径を指し、2分は6.35 mm、3分は9.52 mm、4分は12.7 mmです。水道やガスの鋼管では、分は呼び径（ねじの呼び）です。4分は15A（1/2B）にあたり、配管用炭素鋼鋼管（SGP）の外径は21.7 mmあります。

同じ「4分」が、外径12.7 mmの銅管にも、外径21.7 mmの鋼管にも使われます。シングルユースの1/2"×3/4" のチューブは、内径が12.7 mmで外径は19.1 mmです。「2分」とだけ書いた注文は、内径6.35 mmのチューブとも、外径6.35 mmのチューブとも読めてしまいます。

単位の混在も同じ種類の見落としを生みます。Sartorius は3/8インチを9.6 mmと丸めて書きますが、正確には9.525 mmです。図面の中で mm とインチが混ざると、同じ寸法が別の寸法に見えます。内径だけを書いた注文も、外径の違う品が届く余地を残します。

「分」で話が通じているように見えても、発注書には内径×外径を数字で書きます。

発注前にサイズを確かめるチェックリスト

メーカーに聞くべきは「何インチか」ではなく、「その数字は内径、外径、呼び径のどれか」です。仕様確認や見積依頼では、相手側のポートを先に決め、チューブ、ガスケット、単位の順に、端ごとに次の項目をそろえて伝えます。

各端の接続方式と呼び（トリクランプなら呼びと規格 ASME BPE／DIN 32676／ISO 2852、ホースバーブなら対応内径、無菌コネクターなら系列と、オス・メス型かジェンダーレスか）
相手側の端末（ステンレス設備のポート、別のアッセンブリー）の方式と呼び
チューブの内径×外径（肉厚）、材質（シリコーンか TPE か）、長さ
ライン1本あたりの保持量の上限と、使用圧
ガスケットの呼び（管の外径）と材質（EPDM、シリコーン、FKM、PTFE など）
図面の単位（インチか mm か）と、換算値の丸め方
ポンプヘッド、溶着機、ピンチクランプの対応範囲が、内径と外径のどちらで書かれているか
「分」で書かれた寸法の意味（内径、外径、呼び径のどれか）を供給元と確かめた記録

サイズを書き込んだ構成図があると、取り違えに気づきやすくなります。アッセンブリー依頼図ツールでは、チューブごとに内径・外径・長さを入れると、構成一覧と部品表にそのまま並びます。

メーカー・製品 ― 端末の呼びと製品ページ

ルアーやホースバーブを含めた部品の全体像は、シングルユースアッセンブリーの構成部品の記事にまとめています。製品データベースでは、シングルユース・アッセンブリー、シングルユース流路、無菌コネクターの各ページで製品を横断できます。

一部の無菌コネクターは、サニタリーの端末をトリクランプの呼びで持っています。CPC の AseptiQuik G は、ホースバーブ1/8〜1インチの6サイズに加えて、3/4インチと1-1/2インチのサニタリー端末を持ちます。1-1/2インチ品は大流量・大口径向けに開発されました。Pall が発売し、現在は Cytiva のブランドである Kleenpak Presto には、1/2インチのサニタリー端末があります。コネクターと溶着の使い分けは無菌コネクターと溶着機の使い分けで、ポンプ区間の考え方は送液ポンプの選び方で解説しています。

あなたの職場では、「2分チューブ」は内径と外径のどちらを指していますか。ProgLoop で、ほかの現場の呼び方も聞いてみてください。
