シングルユースアッセンブリーとは？構成部品の種類・名称・選び方

Proglenth 編集部公開 2026-10-12約9分で読めます

アッセンブリーの図面で、1本のチューブに「1/4インチ」「3/8インチ」「1.5インチ」と3つの寸法が書かれていたら、それぞれどこの寸法か分かるでしょうか。順に、チューブの内径、チューブの外径、先端に付いたトリクランプという継手の呼び径です。最後の1.5インチは、つなぐ相手のステンレス管の外径を指しています。

シングルユース・アッセンブリーシングルユース流路無菌コネクター・チューブシングルユースミキサー#シングルユース#設備選定#閉鎖系製造#無菌ろ過

この記事の工程抗体医薬／モノクローナル抗体23工程・6フェーズ工程 02 / 23本培養工程マップで前後の工程を見る作図ツール｜無料部品を置いてつなぐだけで、メーカーに渡すアッセンブリーの依頼図を作る

シングルユースアッセンブリーは、バッグやチューブ、継手、フィルターなどをメーカーが組み上げ、ガンマ線などで滅菌して届ける使い捨ての流路です。カタログには部品が大量に載っていても、どう組み合わせるかまでは書かれていません。部品の名前と役割が分かれば、図面が読め、メーカーへ仕様を正確に伝えられます。

培地をミキサーバッグからフィルターを通してバイオリアクターへ送る1本のラインをたどると、主な部品はほぼ出そろいます。

工程での位置 ― 培地をバイオリアクターへ送る1本のライン

図1は、このラインを部品ごとに描いた概念図です。実際の配置は工程の設計で変わります。

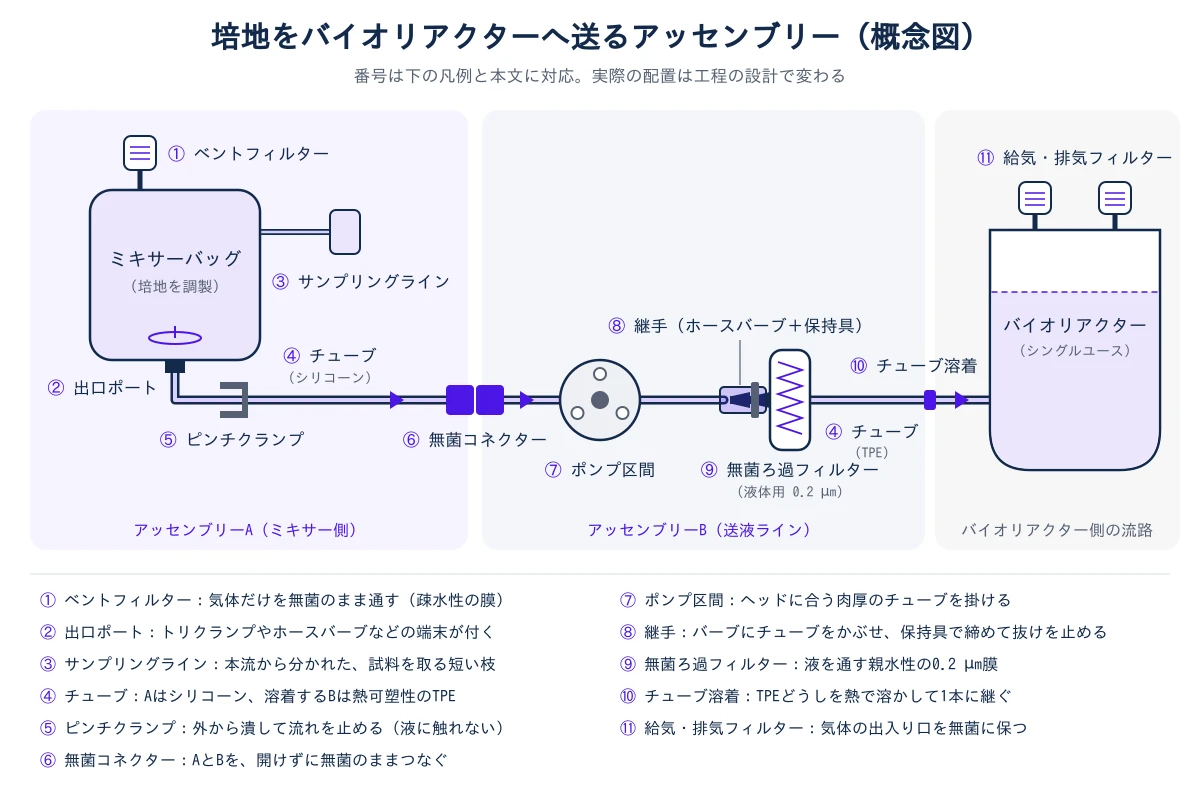

図1 培地をバイオリアクターへ送るアッセンブリーの概念図。左のアッセンブリーA（ミキサー側）では、ミキサーバッグの上に①ベントフィルター、脇に③サンプリングラインがあり、底の②出口ポートから出た④シリコーンチューブに⑤ピンチクランプが付く。⑥無菌コネクターで中央のアッセンブリーB（送液ライン）につながり、BのTPEチューブは⑦ポンプ区間を通って、⑧継手（ホースバーブと保持具）から⑨液体用の無菌ろ過フィルター（0.2 µm）に入る。右端は⑩チューブ溶着でバイオリアクターのフィードラインに継ぎ、バイオリアクターの上には⑪給気・排気フィルターがある。下に①〜⑪の役割の凡例がある — 図1 培地をバイオリアクターへ送るアッセンブリーの概念図

ミキサーのバッグで溶かした培地は、出口ポート（②）からチューブ（④）へ出ます。ピンチクランプ（⑤）は、接続が済むまで流れを止めておく部品です。ミキサー側のアッセンブリーAと送液側のBは、無菌コネクター（⑥）でつながります。

チューブはポンプ（⑦）に掛かり、ホースバーブの継手（⑧）から無菌ろ過フィルター（⑨）に入って微生物が除かれます。最後は溶着（⑩）で、バイオリアクターのフィードラインに継ぎます。上にはベントフィルター（①⑪）、脇にはサンプリングライン（③）があります。

ろ過した培地をいったん保持バッグに受け、あとからつなぐ設計もあります。部品の種類は同じです。

1本のラインでも、つなぐ方法は無菌コネクター、溶着、継手の3種類に分かれ、それぞれ部品の選び方が違います。

部品の役割 ― 液に触れる部品と触れない部品

部品は、ためる（バッグ）、通す（チューブ）、つなぐ（継手と無菌接続）、止める（クランプとバルブ）、守る（フィルター）に分かれます。

もう1つの見方が、液に触れるかどうかです。バッグのフィルム、チューブ、継手やコネクター、フィルターは液に触れるので、抽出物（extractables）の評価の対象に入ります。ピンチクランプやホースクランプは、チューブの外側にしか触れません。

ProgLoopで調べるこの製品・工程、ProgLoopで実務者に聞く関連製品や他社の使用経験とあわせて引けます。迷えば、そのまま質問も投げられます。ProgLoopで調べる

種類と違い

バッグ ― 2Dと3D

2Dバッグは平たい枕型です。Saint-Gobain の標準品は 50 mL〜20 L で、ポートは2つか3つあります。3Dバッグは Palletank のような外装容器に収める大容量品で、Sartorius の Flexsafe 3D for Palletank には 1,000〜2,500 L の品があります。

容量の次にポートを見ます。Flexsafe 2D の標準品の一例では、出口が 3/4 インチのトリクランプと内径 3/8 インチのシリコーンチューブ、サンプリングラインが内径 1/4 インチ・長さ 0.1 m という構成です。

チューブ ― 材質と内径・外径

チューブは「内径×外径」で呼びます。

Sartorius の Tuflux TPE には、内径 1/4 インチで外径 3/8 インチの品と 7/16 インチの品があります。内径が同じでも、肉厚が違えば合うポンプヘッドは変わります。

材質は主にシリコーンと熱可塑性エラストマー（TPE）です。シリコーンは熱硬化性で、温めても溶けません。そのため溶着もシールもできず、Sartorius も比較表で Tuflux SIL を「不可」、Tuflux TPE を「可」としています。溶着できる TPE には、C-Flex 374 や PharMed などがあります。

長さは、チューブに残る液の量に効きます。内径 1/4 インチなら 1 m あたり約 32 mL、3 m で約 95 mL が残ります。内径が2倍になると、残る量は4倍です。インチ表記の読み分けは、チューブのサイズ表記とトリクランプの記事で詳しく解説します。

継手 ― ルアー、ホースバーブ、トリクランプ

図2は、継手とクランプの形を横から見た模式図です。

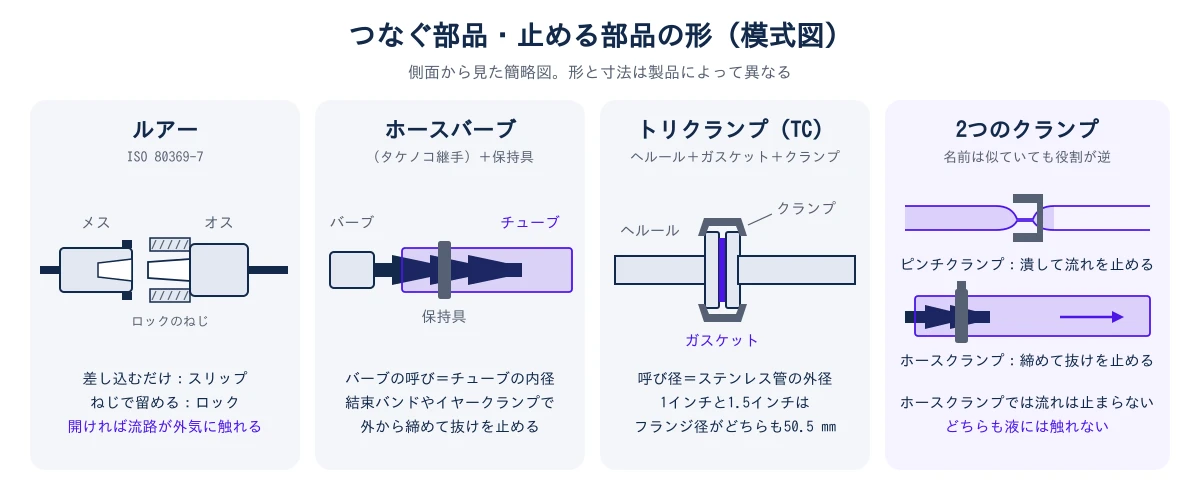

図2 つなぐ部品と止める部品の形の模式図。ルアーはメスのテーパー穴にオスのテーパーを差し込む継手で、差し込むだけのスリップとねじで留めるロックがあり、開ければ流路が外気に触れる。ホースバーブは山の付いた筒にチューブをかぶせて押し込み、結束バンドやイヤークランプなどの保持具で外から締めて抜けを止める。トリクランプは2つのヘルールでガスケットを挟みクランプで締める継手で、呼び径はステンレス管の外径、1インチと1.5インチはフランジ径がどちらも50.5 mm。ピンチクランプはチューブを潰して流れを止め、ホースクランプは継手に締めて抜けを止める。どちらも液には触れない — 図2 つなぐ部品と止める部品の形の模式図
